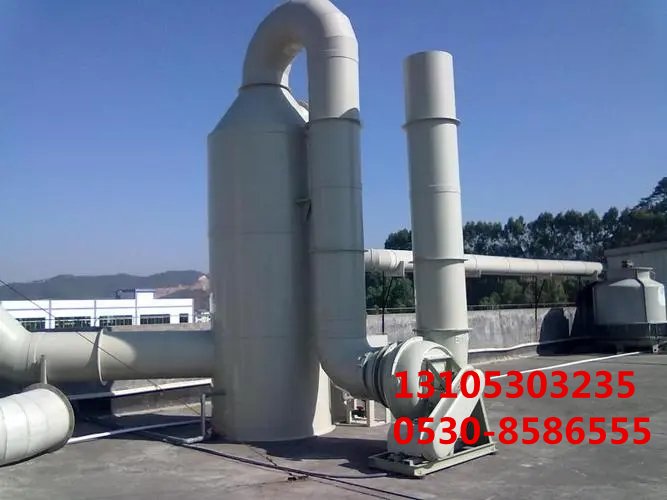

酸霧吸收塔的結構組成



隨著工業化的快速發展，***氣污染問題日益嚴重，尤其是工業排放的酸性氣體對環境和人體健康造成了極***的危害。酸霧吸收塔作為控制酸性氣體排放的有效手段之一，其設計和運行效率直接影響到廢氣處理的效果。



一. 酸霧吸收塔的工作原理

酸霧吸收塔基于氣液兩相接觸的原理，通過吸收劑（通常是堿性溶液）與酸性氣體進行化學反應，從而達到去除酸性氣體的目的。在這一過程中，氣體中的酸性成分被轉移到液相中，實現氣體凈化。

二. 酸霧吸收塔的主要結構組成

酸霧吸收塔通常由以下幾個主要部件組成：



1 塔體

塔體是酸霧吸收塔的外殼，通常采用耐腐蝕材料制成，如玻璃鋼、不銹鋼或塑料等。塔體的設計需要考慮到氣體流量、壓力、溫度等因素，以確保塔體的穩定性和耐久性。



2 填料層

填料層是酸霧吸收塔的核心部分，提供了氣液兩相接觸的表面積。填料可以是隨機堆放的，也可以是規整排列的，常見的填料有拉西環、鮑爾環、格柵板等。填料的選擇關系到吸收效率和塔內壓降的***小。



3分布系統

分布系統包括氣體分布器和液體分布器，它們的作用是將進塔的氣體和液體均勻分布到填料層上，以保證氣液兩相充分接觸，提高吸收效率。



4 除霧器

除霧器位于塔體的上部，用于去除隨氣體帶出的液滴，減少水霧的排放。除霧器通常由多層細網或者折流板組成，能有效分離氣液兩相。



5 循環泵和儲液槽

循環泵負責將吸收劑從儲液槽輸送到塔***，然后通過液體分布器噴灑到填料層上。儲液槽則用于儲存吸收劑，并可根據需要進行pH值的調整和補充。



6氣管

排氣管位于塔體的***部，經過處理的氣體通過排氣管排放到***氣中。排氣管的設計需要滿足排放標準，確保排放氣體的清潔度。



三. 設計***點

酸霧吸收塔的設計通常考慮以下幾個方面：

- 高效率：確保氣液兩相充分接觸，提高吸收效率。

- 低阻力：***化填料和分布系統設計，減少塔內壓降。

- 耐腐蝕：選擇合適的材料，延長設備使用壽命。

- 易于維護：簡化結構設計，便于日常檢查和維護。



結論

酸霧吸收塔是工業廢氣處理中不可或缺的設備，其結構設計的合理性直接關系到廢氣處理效果的***壞。通過對酸霧吸收塔結構的詳細介紹，可以幫助用戶更***地理解其工作原理和設計要點，為實際應用提供參考。
